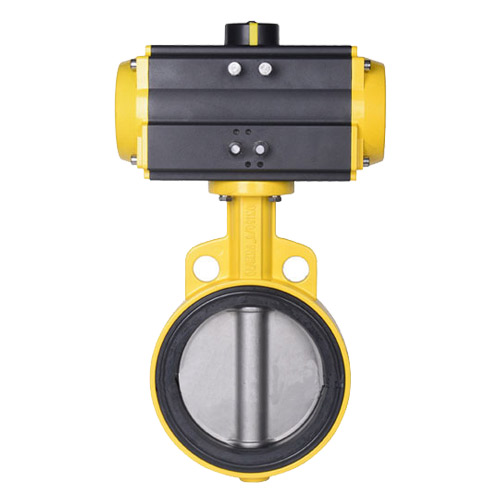

產品名稱:氣動蝶閥
產品國際型號:D671-F16C (氣動對夾式中線型鑄鋼蝶閥) 密封材料:四氟
產品雷曼森型號:
產品規格:執行器由鋁合金板塊打造,做了二次精細拋光處理,減小電磁干擾,氣缸摩擦系數小,可以有效的延長閥門的壽命。橡膠閥座含膠率高達50%,密封性好,反復啟閉無泄漏,閥體結構簡單,活塞味齒條式結構,嚙合精確傳動平穩,輸出扭矩恒定。體積小重量輕,安全穩定,操作靈巧便于安裝,維修更加便捷。閥體由鑄鐵材料鍛造,抗氧化耐磨損,能夠很好地延長閥門的使用壽命。
產品名稱 | 氣動蝶閥 |
產品結構形式 | 垂直板式 |
驅動方式 | 氣動 |
產品材質 | 鑄鐵 |
連接方式 | 對夾式 |
標準 | 國標 |
用途 | 開關 |
連接通道 | 二通 |
公稱壓力 | 1.6MPa |
適用介質 | 水,蒸汽,油品氧氣天然氣等氣體液體半流體 |

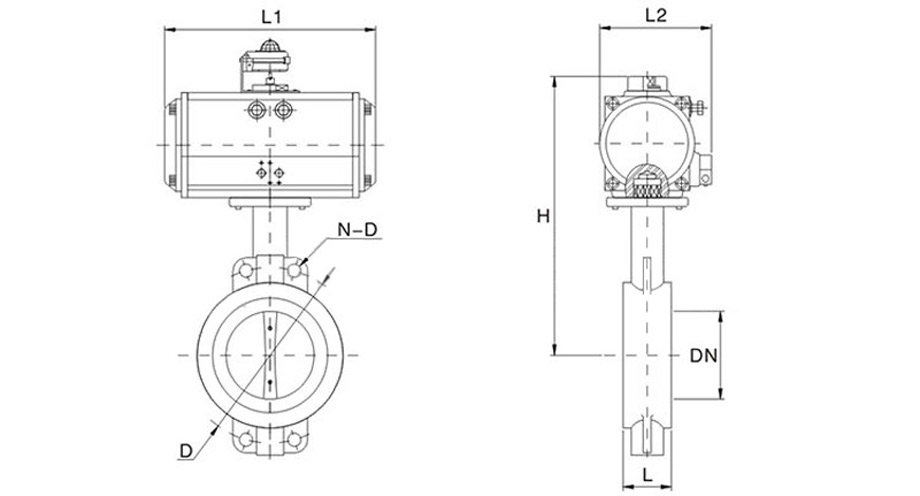

公稱通徑DN | L | L1 | L2 | H | D | N-D |
---|---|---|---|---|---|---|
50 | 42 | 141/159 | 71/83 | 269/281 | 120 | 4-23 |
65 | 44.7 | 159/211 | 83/95 | 283/303 | 136.2 | 4-26.5 |
80 | 45.2 | 159/248 | 83/107 | 289/309 | 160 | 8-18 |
100 | 52.1 | 211/269 | 95/123 | 320/338 | 185 | 4-24.5 |
150 | 55.8 | 269/345 | 123/152 | 380/405 | 238 | 4-25 |
200 | 60.6 | 345/409 | 152/172 | 435/477 | 295 | 4-25 |
250 | 65.6 | 409/438 | 172/187 | 509/552 | 357 | 4-29 |
